德国HOMMEL-KELLER®ZEUS标记滚花轮

标记滚花轮

Zeus滚字轮均根据客户要求单独制造。每个字母，标识或数字都体现了我们对产品质量的高度关注。在端面标记上，进一步体现了我们的专业技术和标记滚花技术应用的多种可能性。

标记技术

对于车削零件的标记，可以区分两种技术。
连续标记系统，通过标记滚花轮的循环旋转来完成加工，标记滚花轮（NO.40）与工件直径相关联。 弹簧复位标记系统，在展开字符后，通过集成弹簧缩回并返回到起始位置从而标记不同的工件直径（NO.41/42）。

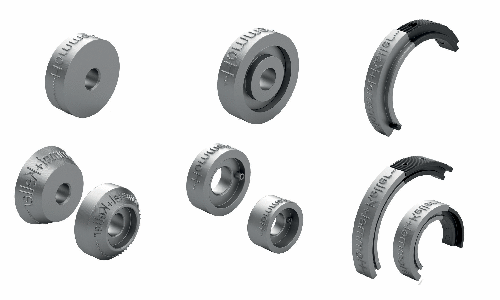

NO.40与40-A型滚字轮

NO.40                                         NO.40-A

连续滚动标记

通过滚字轮的多次旋转来实现。标记轮与工件直径相关联。根据应用要求，40-A型可以更换单个字母的圆形部分，特别适用于具有可变标记内容的加工。

应用：
标记轮适应多种工件直径
适用于标准刀柄
在标记操作后，可通过进一步处理（例如切断）去除驱动点
易于更换和安装

特点：
通过滚字轮的多次旋转实现标记
在标记过程中标记轮连续与工件接触，直到刀具退回

注意：
需要精确的同心度
工件直径可能没有偏差

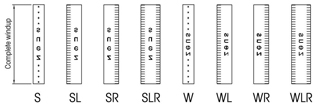

标记类型

描述标记类型

适配刀柄系列

MC1系列        130-08 / 10/12/14 / 16/20     131-08 / 10/12/16/20 / 25
MCC1系列      311/312


NO.41与NO.42滚字轮

NO.41                                          NO.42

弹簧复位标记

在弹簧复位标记系统中，标记通过部分标记字符的旋转来实现。优点是，不同的工件直径都可以标记。（NO.41/42）

应用：

可加工的工件直径范围广
可用于标记不同类型的工件
通常在标记的工件上可见3个驱动点
可以沿工件周长精确设置字符
NO.42系列可更换一个或多个字符部分 -更 适用于生产日期的等场合的标记

产品亮点：

通过滚字轮的部分旋转实现标记
滚字轮与工件接触，展开字符后，工具缩回并返回到起始位置

注意：

需要精确的同心度
工件直径是可能变化的

标记类型

标记类型描述

适配刀柄系列

MR1系列       431-08 /10/12/16/ 20/25
